Jak zmierzyć rezystancję drutu rdzeniowego?
Jako dostawca rdzeniowych przewodów, dokładne pomiar rezystancji przewodów rdzeniowych ma ogromne znaczenie. Rezystancja jest kluczową właściwością elektryczną, która może znacząco wpłynąć na wydajność i jakość przewodów rdzeniowych w różnych zastosowaniach. W tym poście na blogu podzielę się metodami i rozważaniami dotyczącymi pomiaru odporności na przewody rdzeniowe, w oparciu o moje doświadczenie w branży.
Zrozumienie podstaw oporu
Zanim zagłębiono metody pomiaru, konieczne jest zrozumienie, czym jest opór. Opór jest opozycją, którą substancja oferuje przepływ prądu elektrycznego. Jest mierzony w omach (ω). Odporność przewodu, takiego jak drut rdzeniowy, zależy od kilku czynników, w tym materiału drutu, jego długości, powierzchni przekroju i temperatury.
Wzór obliczania oporu jest podany przez prawo Ohma: (r = \ frac {v} {i}), gdzie (r) jest oporem, (v) jest napięciem na przewodniku, a (i) jest prądem przepływającym przez niego. Inną ważną formułą jest (r = \ rho \ frac {l} {a}), gdzie (\ rho) jest rezystywnością materiału, (l) jest długością przewodnika, a (a) jest obszarem przekrojowym.
Czynniki wpływające na odporność przewodów rdzeniowych

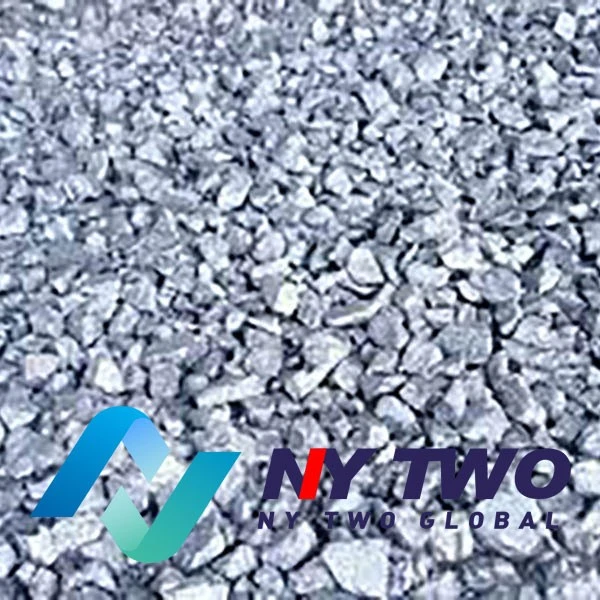

- Skład materiałowy: Rdzeniowe przewody są często wykonane z kombinacji różnych materiałów. Na przykład mogą zawieraćRóżne ferromanganeseWMetal magnezowy (mg), IMetaliczny krzem. Każdy materiał ma swój własny rezystywność, co przyczynia się do ogólnej rezystancji drutu rdzeniowego. Różne stopy i ich proporcje w drucie rdzeniowym mogą prowadzić do znacznych różnic w rezystancji.
- Długość drutu: Zgodnie z formułą (r = \ rho \ frac {l} {a}) opór jest bezpośrednio proporcjonalny do długości drutu. Dłuższe przewody rdzeniowe będą zwykle miały wyższy opór w porównaniu do krótszych, zakładając, że materiał i powierzchnia przekroju pozostają takie same.
- Obszar przekrojowy: Opór jest odwrotnie proporcjonalny do powierzchni przekroju drutu. Drut rdzeniowy z większym obszarem przekrojowym będzie miał niższy opór, ponieważ jest więcej miejsca na przepływ elektronów.
- Temperatura: Rezystywność większości materiałów zmienia się wraz z temperaturą. W przypadku metali rezystywność ogólnie wzrasta wraz ze wzrostem temperatury. Oznacza to, że rezystancja przewodu rdzeniowego również zmieni się wraz ze zmianą temperatury. Dlatego przy pomiarze oporu ważne jest kontrolowanie i rejestrowanie temperatury.
Metody pomiaru rezystancji przewodów rdzeniowych
Metoda dwóch punktów
Metoda dwóch punktów jest najprostszym sposobem pomiaru oporu drutu rdzeniowego. W tej metodzie stosuje się źródło zasilania do zastosowania znanego napięcia na dwóch końcach drutu rdzeniowego, a amperomierz stosuje się do pomiaru prądu przepływającego przez drut. Następnie, używając prawa Ohma (r = \ frac {v} {i}), opór można obliczyć.
Jednak ta metoda ma pewne ograniczenia. Rezystancja styku między przewodami testowymi a drutem może wprowadzać błędy, szczególnie gdy rezystancja drutu jest stosunkowo niska. Ponadto nie uwzględnia żadnych nierówności w oporze drutu na jego długości.
Metoda czterech punktów
Metoda czteropunktowa, znana również jako metoda Kelvina, jest dokładniejszym sposobem pomiaru oporu drutu rdzeniowego. W tej metodzie stosuje się cztery sondy. Do nakładania prądu do przewodu używane są dwa zewnętrzne sondy, a do pomiaru napięcia przez określone odcinek drutu używane są dwie wewnętrzne sondy.
Zaletą metody czteropunktowej jest to, że eliminuje efekt oporu kontaktowego. Ponieważ prąd - sondy noszące i sondy pomiarowe napięcia są oddzielne, rezystancja styku w sondach noszących prąd nie wpływa na pomiar napięcia, co powoduje dokładniejszy pomiar rezystancji.
Za pomocą multimetru
Multimetr jest powszechnym i wygodnym narzędziem do pomiaru rezystancji przewodów rdzeniowych. Większość multimetrów można ustawić na tryb pomiaru rezystancji. Aby użyć multimetru, po prostu podłącz dwa przewody testowe do dwóch końców drutu rdzeniowego. Upewnij się, że drut nie jest podłączony do żadnego źródła zasilania podczas pomiaru, aby uniknąć uszkodzenia multimetru.
Jednak, podobnie jak metoda dwóch punktów, na pomiar multimetru może mieć wpływ rezystancja kontaktu. Aby uzyskać dokładniejsze wyniki, szczególnie w przypadku przewodów rdzeniowych o niskiej oporności, zalecana jest metoda czterech punktów.
Środki ostrożności podczas pomiaru oporności
- Wyczyść kontakty: Przed dokonaniem pomiaru upewnij się, że styki między przewodami testowymi a drutem rdzeniowym są czyste. Utlenianie lub brudu na kontaktach może zwiększyć odporność kontaktową i prowadzić do niedokładnych pomiarów.
- Kontrolować temperaturę: Jak wspomniano wcześniej, temperatura może wpływać na opór drutu rdzeniowego. Spróbuj zmierzyć opór w stabilnej temperaturze i zarejestruj wartość temperatury. W razie potrzeby popraw zmierzoną oporność do standardowej temperatury przy użyciu współczynnika temperatury rezystywności materiału drutu.
- Unikaj zakłóceń zewnętrznych: Utrzymuj środowisko pomiarowe wolne od zakłóceń elektromagnetycznych. Zewnętrzne pola magnetyczne mogą indukować prądy w drucie i wpływać na wyniki pomiaru.
Znaczenie pomiaru rezystancji dla dostawców drutu rdzeniowego
W przypadku dostawcy drutu rdzeniowego, takiego jak ja, dokładny pomiar rezystancji ma kluczowe znaczenie z kilku powodów. Po pierwsze, pomaga zapewnić jakość rdzeniowych przewodów. Mierząc rezystancję, możemy wykryć wszelkie wady lub niespójności w drucie, takie jak zmiany składu materiału lub powierzchni przekroju.
Po drugie, pomiar oporu jest ważny dla spełnienia wymagań klientów. Różne aplikacje mogą mieć specyficzne wymagania dotyczące rezystancji dla przewodów rdzeniowych. Zapewniając dokładne dane oporowe, możemy lepiej służyć naszym klientom i upewnić się, że nasze produkty zaspokoją ich potrzeby.
Wreszcie pomiar oporności może również pomóc w badaniach i rozwoju nowych produktów z drutu rdzeniowego. Rozumiejąc, w jaki sposób różne czynniki wpływają na opór, możemy zoptymalizować proces projektowania i produkcji przewodów rdzeniowych, aby osiągnąć lepszą wydajność.
Wniosek
Pomiar rezystancji przewodów rdzeniowych jest złożonym, ale niezbędnym zadaniem dla dostawców drutu rdzeniowego. Rozumiejąc czynniki, które wpływają na oporność i stosując odpowiednie metody pomiaru, możemy zapewnić jakość i wydajność naszych produktów. Niezależnie od tego, czy używa metody dwóch punktów, metody czterech punktów, czy multimetru, każda metoda ma swoje własne zalety i ograniczenia, a wybór metody zależy od konkretnych wymagań pomiaru.
Jeśli jesteś zainteresowany zakupem wysokiej jakości przewodów rdzeniowych lub masz pytania dotyczące pomiaru oporności lub innych aspektów przewodów rdzeniowych, skontaktuj się z nami w celu dalszej dyskusji i negocjacji. Jesteśmy zaangażowani w zapewnianie najlepszych produktów i usług.
Odniesienia
- Serway, RA i Jewett, JW (2018). Fizyka dla naukowców i inżynierów z nowoczesną fizyką. Cengage Learning.
- Hayt, WH i Kemmerly, JE (2001). Analiza obwodów inżynierskich. McGraw - Hill.
