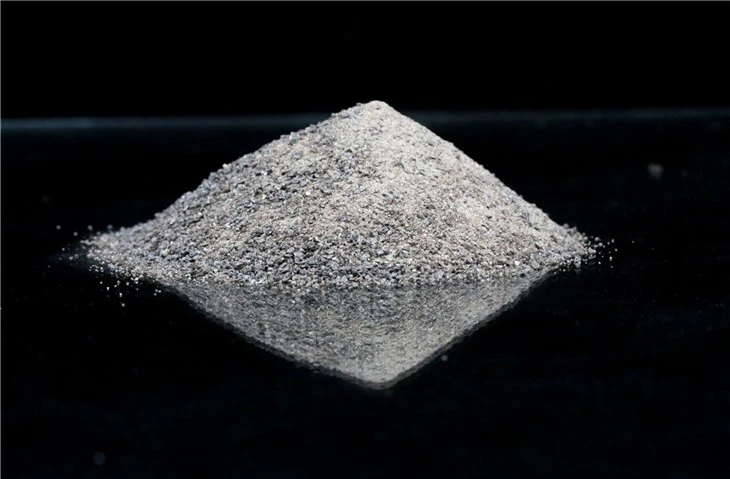

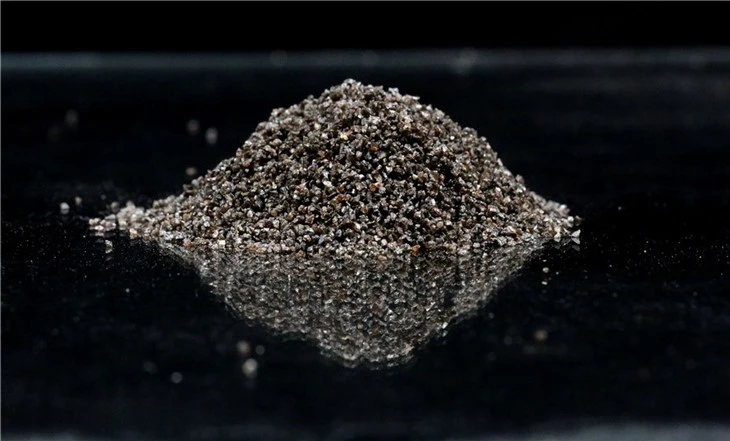

Brązowy tlenek glinu

Brązowy tlenek glinu (Al₂O₃) jest również znany jako brązowy stopiony tlenek glinu (BFA), którego nazwa wynika głównie z brązowego koloru. Jest wytwarzany przez stapianie wysokiej jakości kalcynowanego boksytu w elektrycznym piecu łukowym w wysokich temperaturach przekraczających 2000 stopni. Boksyt używany do produkcji BFA zawiera dużą ilość tlenku glinu (Al2O3). Po procesie stapiania materiały są mieszane i stapiane w płynne materiały, następnie schładzane i kruszone (mielone) na kawałki. Grudki są następnie mielone na drobniejsze gatunki lub proszki i rafinowane za pomocą sprzętu przesiewającego na różne materiały rozprowadzające cząstki do wielu zastosowań.

Nasz ma wysoką wytrzymałość na ściskanie, wysoką wytrzymałość, doskonałe samoostrzenie, niski współczynnik liniowej rozszerzalności cieplnej, dobrą krystalizację oraz doskonałą hydrofilię i czystość. Jest to czysty materiał o wysokiej wytrzymałości, który jest odporny na utlenianie i korozję, zachowuje stabilność chemiczną i wytrzymuje wyjątkowo wysokie temperatury. Ma szeroki zakres zastosowań w materiałach ogniotrwałych.

Zastosowania: Kształtowane i niekształtowane materiały ogniotrwałe, produkty ognioodporne i wykładziny

• Cegły

• Mieszanki ubijania i strzelania

• Płytki

• Odlewy

• Płytki filtracyjne

• Luźne ziarno

• Gęste, wysokotemperaturowe produkty ogniotrwałe

Standardowe rozmiary:

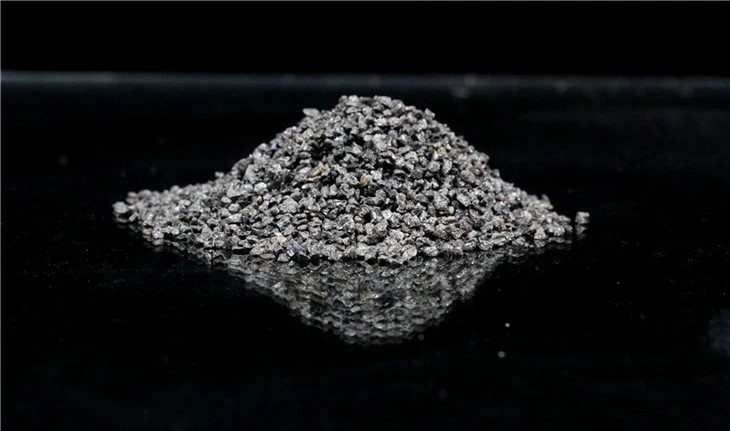

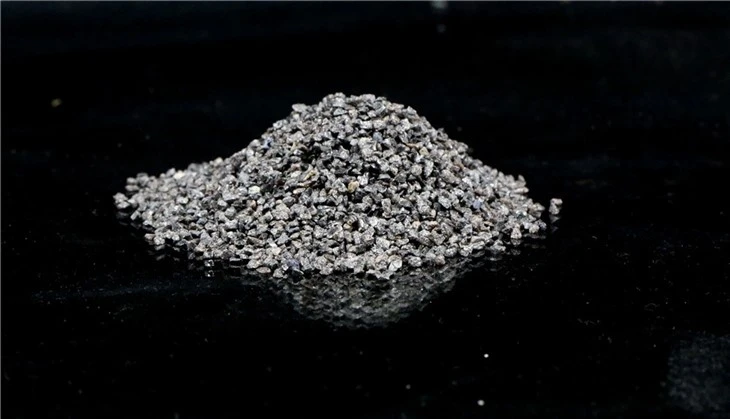

Żwir ogniotrwały (mm): 0-1, 1-3, 3-5, 5-8, 8-15

Proszek ogniotrwały (siatka): -100, -200, -325

Opakowania standardowe:

Worki tkane o masie 25 funtów (55 funtów); Big-bagi o masie 2200 funtów (1000 kg).

Brązowy tlenek glinu został zweryfikowany w praktyce przez dziesiątki przedsiębiorstw, że produkt ten charakteryzuje się brakiem detonacji, proszkowania i pękania w procesie aplikacji, co sprawia, że ​​staje się wysokiej jakości kruszywem i wypełniaczem materiałów ogniotrwałych wytwarzanych z korundu brązowego . Jego właściwości termiczne czynią go doskonałym materiałem do stosowania w produkcji wyrobów ogniotrwałych.

Głównym składnikiem brązowego tlenku glinu jest tlenek glinu, a gatunek wyróżnia się także zawartością aluminium, im niższa zawartość aluminium, tym niższa twardość.

TYPOWE WŁAŚCIWOŚCI FIZYCZNE:

Ciężar właściwy: 3,94 g/cm3

Temperatura topnienia: stopień 2020

Struktura krystaliczna: -tlenek glinu

Kolor brązowy

Pozorna porowatość: 3,55%

Pozorna gęstość właściwa: 3,82 g/cm3

Odwracalna ekspansja liniowa: 1,42% przy 1400 stopniach

Brązowy boksyt stopionego tlenku glinu jako surowiec, węgiel, żelazo, wysoka temperatura powyżej 2000 stopni, zaczepy w wytapianiu łukowym, młyn do mielenia tworzywa sztucznego, separacja magnetyczna do żelaza, ekran jest podzielony na różne rozmiary cząstek, gęstą teksturę, wysoką twardość, utworzone cząstki kulisty, o wysokiej konsolidacji, nadaje się do wytwarzania materiałów ściernych i ściernych z żywicy, szlifowania, polerowania, piaskowania, odlewania itp., może być również stosowany do produkcji zaawansowanych materiałów ogniotrwałych.

Ze względu na swoją wysoką wytrzymałość i inne właściwości służy do odlewania stalowej dyszy przesuwnej, wytapiania metali rzadkich, stopów specjalnych, ceramiki, wykładziny wielkiego pieca (ścian i rur); Wyroby fizyczne i chemiczne, świeca zapłonowa, odporna na ciepło i utlenianie powłoka.

Masy ogniotrwałe NY TWO produkowane są z kruszywa ogniotrwałego, proszku ogniotrwałego, spoiwa i innych dodatków i mogą być stosowane bezpośrednio lub po dodaniu odpowiedniej ilości wody lub innych cieczy. Po odlaniu lub wysadzeniu na miejscu materiał odlewniczy twardnieje i utwardza ​​się, tworząc solidną i trwałą okładzinę ogniotrwałą. Materiały ogniotrwałe można instalować różnymi metodami, w zależności od konkretnego zastosowania i sprzętu. Takie jak odlewanie, strzelanie, zacieranie i pompowanie.

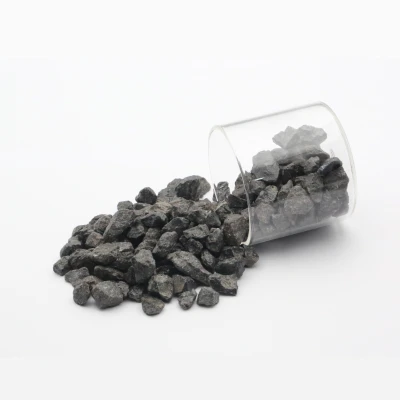

Brązowy tlenek glinu (ziarna) Odlewy 0-1mm, 1-3mm, 3-5mm

Charakterystyka	Typowa wartość	Kontrola specyfikacji
		Min.	Maks.
Al2O3	95	94.5	--
Fe2O3	0.2		0.3
SiO2	1.3		1.5
TiO2	2.6		3.5
CaO	0.3
MgO	0.3
Cząstki magnetyczne			0.5
Twardość	9 Mohsa
Środek ciężkości	3,8 g/cm3 min

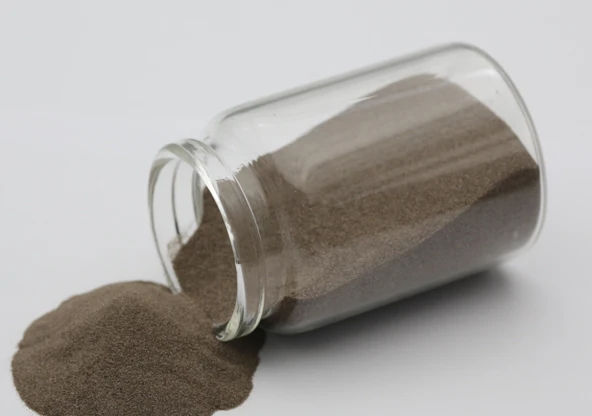

Brązowy tlenek glinu (drobny) Odlewy -200 mesh, -325 mesh

Charakterystyka	Typowa wartość	Kontrola specyfikacji
		Min.	Maks.
Al2O3	93.5	92	--
Fe2O3	0.3		0.5
SiO2	1.3		2.0
TiO2	3.0		4.5
CaO	0.4		0.5
MgO	0.4		0.5
Cząstki magnetyczne			0.5
Twardość	9 Mohsa
Środek ciężkości	3,8 g/cm3 min

Brązowy tlenek glinu o zaletach ogniotrwałych:
1) Wysokiej jakości boksyt jako surowiec
2) Temperatura materiału ogniotrwałego przekracza 2020 stopni
3) Brak pęknięć, proszkowania i pęknięć w trakcie użytkowania materiału ogniotrwałego
4) Bardzo mała ilość tlenku żelaza

Nasze atuty:

1. Posiadamy surowce, rudę boksytu i fabrykę, dzięki czemu możemy kontrolować jakość i opłacalność.

2. Zaawansowana technika i 20 lat doświadczenia w produkcji.

3. Wygodny ruch.

4.Profesjonalna i sprawna obsługa.

5. Certyfikaty ISO9001, ISO 14001, OHSAS 18001.

6. Zaakceptuj markę OEM,

7. Próbki za darmo.

Wprowadzenie do produkcji: Wykorzystanie boksytu i węgla drzewnego (antracyt) jako surowca i stapianie w wysokiej temperaturze w elektrycznym piecu łukowym. Głównymi składnikami chemicznymi są Al2O3 i TiO2. Zawiera także niewielkie ilości SiO2 i Fe2O3 itp. Mikrotwardość wynosi 1800-2200kg/mm2. Wytrzymałość jest wyższa niż węglika krzemu. Topiony brąz może również wytwarzać wysokiej jakości materiały ogniotrwałe itp. Ogniotrwałość klinkieru o wysokiej zawartości tlenku glinu wynosi do 1850 stopni. Ma silną stabilność chemiczną i dobre właściwości fizyczne.

Surowiec: badanie źródła i składu brązowo-topionego tlenku glinu

Brązowy stopiony tlenek glinu (BFA) to gęsty i złożony materiał pochodzący z boksytu. Boksyt, podstawowy surowiec, to ruda aluminium składająca się głównie z minerałów gibbsytu (Al (OH)3), bemitu (-AlO (OH)) i diaspory (-AlO (OH)), zmieszanych z tlenkami żelaza i inne zanieczyszczenia, takie jak krzemionka i tlenek tytanu.

Proces rozpoczyna się od oczyszczenia boksytu, podczas którego usuwane są zanieczyszczenia poprzez przemywanie i przesiewanie. Rafinowany boksyt jest następnie kalcynowany w wysokich temperaturach w celu wytworzenia tlenku glinu (Al2O3). Tlenek glinu jest następnie stapiany w elektrycznym piecu łukowym w celu wytworzenia brązowego stopionego tlenku glinu. Produkt końcowy zawiera około 95% Al2O3, z niewielkimi ilościami tlenku żelaza (Fe2O3) i krzemionki (SiO2).

Popularne Tagi: brązowy tlenek glinu, Chiny producenci i dostawcy brązowego tlenku glinu, oporne na piece indukcyjne, opóźnienie podszewki, Instalacja ogniotrwała, Zastosowanie ogniotrwałe, Piec ogniotrwałego, oporne na suszarki
