Jak mierzy się odporność na opórność?

Ogniotrwałość jest kluczową właściwością w dziedzinie materiałów ogniotrwałych, wpływającą na ich wydajność i przydatność do różnych zastosowań wysokotemperaturowych. Dla dostawcy materiałów ogniotrwałych zrozumienie sposobu pomiaru ogniotrwałości ma nie tylko fundamentalne znaczenie dla rozwoju naszych produktów, ale jest także niezbędne do zapewnienia naszym klientom najlepiej dopasowanych rozwiązań.

1. Pojęcie ogniotrwałości

Ogniotrwałość odnosi się do zdolności materiału ogniotrwałego do wytrzymywania wysokich temperatur bez znaczącego odkształcenia lub mięknięcia pod własnym ciężarem lub pod wpływem sił zewnętrznych. Jest to kluczowa cecha określająca, gdzie można zastosować produkt ogniotrwały. Na przykład w piecu do produkcji stali wykładzina ogniotrwała musi wytrzymywać wyjątkowo wysokie temperatury powstające podczas procesu wytapiania. Różne gałęzie przemysłu wymagają materiałów ogniotrwałych o różnym poziomie ogniotrwałości w zależności od ich specyficznych potrzeb temperaturowych.

2. Standardowe metody badawcze pomiaru ogniotrwałości

2.1 Metoda odpowiednika stożka pirometrycznego (PCE).

Pirometryczny odpowiednik stożka (PCE) jest jedną z najczęściej stosowanych metod pomiaru ogniotrwałości. Metoda ta polega na zastosowaniu szeregu znormalizowanych stożków pirometrycznych wykonanych z materiałów o znanej temperaturze topnienia. Stożki te są klasyfikowane według ich temperatur mięknienia, które są określone przez skład chemiczny i strukturę fizyczną materiału szyszki.

Aby wykonać test PCE, zestaw stożków pirometrycznych umieszcza się w piecu wraz z próbką materiału ogniotrwałego w postaci stożka o takim samym kształcie jak stożki standardowe. Następnie piec jest podgrzewany z kontrolowaną szybkością. Wraz ze wzrostem temperatury szyszki stopniowo miękną i wyginają się pod wpływem grawitacji. PCE próbki testowej określa się poprzez porównanie jej zachowania na zginanie z zachowaniem standardowych stożków. Kiedy stożek testowy zgina się, aż jego wierzchołek dotknie podstawy, podobnie jak w przypadku stożka standardowego, uznaje się, że PCE próbki testowej jest taki sam, jak odpowiadający mu stożek standardowy.

Metoda ta zapewnia prosty i ekonomiczny sposób oszacowania ogniotrwałości materiału. Ma jednak pewne ograniczenia. Na przykład test PCE nie uwzględnia wpływu ciśnień zewnętrznych ani reakcji chemicznych, które mogą wystąpić w rzeczywistych zastosowaniach.

2.2 Wyznaczanie temperatury mięknienia za pomocą próby cieplno-odkształceniowej

Oprócz metody PCE, do pomiaru ogniotrwałości materiału powszechnie stosuje się również test odkształcenia cieplnego. W tym teście cylindryczna lub pryzmatyczna próbka materiału ogniotrwałego jest poddawana stałemu obciążeniu i podgrzewana z ustaloną szybkością. Podczas procesu ogrzewania mierzona jest w sposób ciągły odkształcenie próbki.

Temperaturę mięknienia definiuje się zwykle jako temperaturę, w której próbka ulega pewnemu odkształceniu, na przykład liniowemu skurczowi lub rozszerzaniu o 0,6% lub 2%. Różne gałęzie przemysłu mogą stosować różne kryteria do określenia temperatury mięknienia w oparciu o specyficzne wymagania ich zastosowań.

Metoda ta dostarcza bardziej szczegółowych informacji na temat zachowania się materiału ogniotrwałego przy odkształceniu pod obciążeniem i temperaturą. Może lepiej symulować rzeczywiste warunki pracy w piecach przemysłowych i innych urządzeniach wysokotemperaturowych. Jest to jednak badanie bardziej złożone i czasochłonne w porównaniu do metody PCE i wymaga specjalistycznego sprzętu badawczego.

3. Wpływ składu chemicznego i mikrostruktury na ogniotrwałość

Na ogniotrwałość materiału ogniotrwałego duży wpływ ma jego skład chemiczny i mikrostruktura.

3.1 Skład chemiczny

Do głównych składników chemicznych materiałów ogniotrwałych należą tlenki, takie jak tlenek glinu (Al₂O₃), krzemionka (SiO₂), tlenek magnezu (MgO) i inne. Materiały o dużej zawartości tlenku glinu, takie jakŁuk stopiony tlenku glinu, ogólnie mają wysoką ogniotrwałość. Tlenek glinu ma wysoką temperaturę topnienia i dobrą stabilność chemiczną w wysokich temperaturach, co czyni go ważnym składnikiem wielu wysokotemperaturowych materiałów ogniotrwałych.

Krzemionka jest kolejnym powszechnym składnikiem materiałów ogniotrwałych. Jednak jego ogniotrwałość jest stosunkowo niższa w porównaniu z tlenkiem glinu. W połączeniu z tlenkiem glinu krzemionka może w wysokich temperaturach tworzyć mulit (3Al₂O₃·2SiO₂), który ma lepsze właściwości termiczne niż czysty tlenek glinu lub krzemionka.

Materiały ogniotrwałe na bazie magnezu są również szeroko stosowane w zastosowaniach wysokotemperaturowych, zwłaszcza w branżach takich jak hutnictwo i produkcja cementu. Magnezja ma bardzo wysoką temperaturę topnienia i doskonałą odporność na zasadowe żużle.

3.2 Mikrostruktura

Mikrostruktura materiału ogniotrwałego, w tym wielkość ziaren, struktura porów i rozkład faz, również wpływa na jego ogniotrwałość. Gęsta mikrostruktura o małych rozmiarach ziaren i niskiej porowatości zazwyczaj skutkuje wyższą ogniotrwałością. Mniejsze ziarna mogą zapewniać więcej granic ziaren, co może utrudniać ruch atomów i zapobiegać deformacji materiału w wysokich temperaturach.

Z drugiej strony materiał o dużej liczbie porów może mieć niższą ogniotrwałość, ponieważ pory mogą działać jako punkty koncentracji naprężeń i sprzyjać rozprzestrzenianiu się pęknięć. Ważną rolę odgrywa także rozkład faz w mikrostrukturze. Na przykład obecność stabilnej drugiej fazy w matrycy może zwiększyć ogniotrwałość materiału.

4. Pomiar ogniotrwałości różnych typów wyrobów ogniotrwałych

Jako dostawca materiałów ogniotrwałych mamy do czynienia z szeroką gamą produktów ogniotrwałych, z których każdy ma swoje własne unikalne właściwości i metody pomiaru ogniotrwałości.

4.1 Cegły wypalane

Cegły wypalane są jednym z najpowszechniejszych rodzajów wyrobów ogniotrwałych. Do pomiaru ogniotrwałości cegieł wypalanych można zastosować zarówno metodę PCE, jak i próbę odkształcenia cieplnego. Jednakże ze względu na duże rozmiary i stosunkowo złożoną strukturę cegieł wypalanych często konieczne jest pobranie do badań reprezentatywnych próbek z różnych części cegły.

Oprócz podstawowego pomiaru ogniotrwałości, ważnym czynnikiem jest również równomierność ogniotrwałości na cegle. Niejednorodna ogniotrwałość może prowadzić do nierównomiernego odkształcenia i zniszczenia okładziny ceglanej w piecu.

4.2 Odlewy

Odlewy to rodzaj nieukształtowanego materiału ogniotrwałego, który jest odlewany na miejscu. Pomiar ogniotrwałości betonów jest trudniejszy w porównaniu z wypalanymi cegłami, ponieważ na ich właściwości mogą wpływać takie czynniki, jak stosunek mieszania, proces odlewania i warunki utwardzania.

Test PCE można nadal stosować w przypadku betonów, ale często konieczne jest staranne przygotowanie próbek do badań, aby upewnić się, że odzwierciedlają one rzeczywiste właściwości używanego betonu. Test odkształcenia cieplnego jest również ważny dla oceny właściwości użytkowych betonów pod obciążeniem i temperaturą. Betony mają zazwyczaj dużą zawartość spoiw i dodatków, które mogą wpływać na ich ogniotrwałość. Dlatego też odpowiedni dobór i kontrola tych komponentów ma kluczowe znaczenie dla uzyskania pożądanej ogniotrwałości.

4.3 Materiały ogniotrwałe specjalnego przeznaczenia

Dostarczamy również materiały ogniotrwałe specjalnego przeznaczenia, takie jak te stosowane w przemyśle szklarskim lub w zastosowaniach lotniczych. Te materiały ogniotrwałe często mają rygorystyczne wymagania dotyczące ogniotrwałości i innych właściwości.

Na przykład w przemyśle szklarskim materiały ogniotrwałe oprócz wysokiej ogniotrwałości muszą charakteryzować się wysoką odpornością na korozyjne działanie stopionego szkła. Pomiar ogniotrwałości w takich przypadkach może obejmować bardziej złożone metody badawcze, które uwzględniają specyficzne środowiska chemiczne i fizyczne, w których materiały ogniotrwałe będą stosowane.

5. Znaczenie dokładnego pomiaru ogniotrwałości dla naszych klientów

Dokładny pomiar ogniotrwałości ma ogromne znaczenie dla naszych klientów. Pomaga im wybrać najbardziej odpowiednie produkty ogniotrwałe do ich konkretnych zastosowań. Na przykład w zakładzie petrochemicznym wybór materiału ogniotrwałego o odpowiedniej ogniotrwałości może zapewnić bezpieczną i wydajną pracę urządzeń wysokotemperaturowych.

Jeśli ogniotrwałość wybranego materiału jest zbyt niska, wykładzina ogniotrwała może się odkształcić lub przedwcześnie zniszczyć, co prowadzi do przerw w produkcji, zwiększonych kosztów konserwacji i potencjalnych zagrożeń dla bezpieczeństwa. Z drugiej strony, użycie materiału ogniotrwałego o zbyt dużej ogniotrwałości może wiązać się z niepotrzebnymi kosztami.

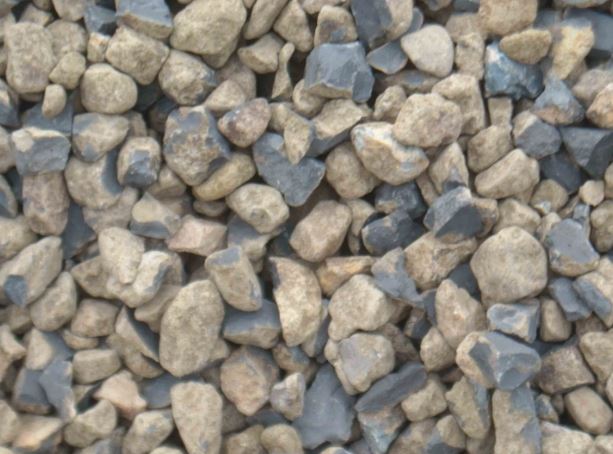

Jako dostawca materiałów ogniotrwałych dokładamy wszelkich starań, aby dostarczać naszym klientom szczegółowe i dokładne informacje na temat ogniotrwałości naszych produktów. Przeprowadzamy rygorystyczne testy wszystkich naszych produktów, aby upewnić się, że spełniają one lub przekraczają wymagane standardy. Możemy również zapewnić wsparcie techniczne, aby pomóc naszym klientom w podejmowaniu właściwych decyzji w oparciu o ich specyficzne potrzeby. Aby uzyskać więcej informacji na temat naszych wysokiej jakości produktów ogniotrwałych, takich jakKalcynowany kruszywo boksytoweIWprowadzenie produktu z cegły mulitowej, zapraszamy do kontaktu w celu rozmów zakupowych. Nasz zespół ekspertów jest gotowy pomóc Ci w znalezieniu najlepszych rozwiązań ogniotrwałych dla Twoich projektów.

Referencje

1. ASTM C24 – 19 Standardowe metody badania odpowiednika stożka pirometrycznego (PCE) szamotu i materiałów ogniotrwałych o wysokiej zawartości tlenku glinu.
2. ASTM C16 - 19 Standardowa metoda testowa do oznaczania pirometrycznego odpowiednika stożka (PCE) materiałów ogniotrwałych z tlenku glinu i krzemionki.
3. Zhang, L. i Scarberry, GB (2013). Podręcznik materiałów ogniotrwałych. Prasa CRC.
