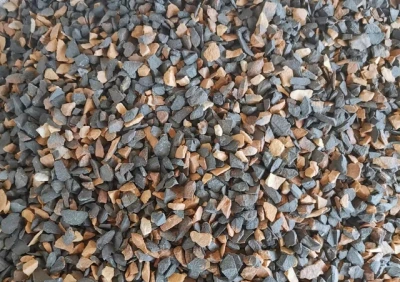

Wprowadzenie do Mullitu

Mulit dzieli się na trzy typy: -mullit, odpowiednik czystego 3Al2O3·2SiO2, określany jako typ 3:2; -mulit, roztwór stały z nadmiarem Al2O3, o charakterze lekko ekspandowanym, określany jako typ 2:1; Gamma-mulit, stały roztwór z niewielką ilością TiO2 i Fe2O3. Mulit jest stabilny we właściwościach petrochemicznych i nierozpuszczalny w HF. Jego gęstość wynosi 3,03 g/cm3, twardość w skali Mohsa 6 ~ 7, temperatura topnienia 1870 stopni, przewodność cieplna (1000 stopni) wynosi 13,8 W/(m·K), współczynnik rozszerzalności liniowej (20 ~ 1000 stopni) wynosi 5,3×{{ 30}} stopni, moduł sprężystości 1,47×1010Pa.

Mulit jest surowcem ogniotrwałym, którego głównym składnikiem jest faza krystaliczna 3Al2O3.2SiO2. Mulit dzieli się na mulit naturalny i mulit syntetyczny. Naturalny mulit jest rzadki i na ogół jest syntetyczny. Skład chemiczny mulitu to Al2O371,8% i SiO228,2%. Struktura mineralna to rombowy układ kryształów, a kryształy są ułożone w długie kolumny, igły i łańcuchy. Mulit igłowy jest przeplatany produktami, tworząc solidny szkielet.

Mulit ma dobre właściwości mechaniczne i termiczne w wysokiej temperaturze, więc syntetyczny mulit i jego produkty mają zalety wysokiej gęstości i czystości, wysokiej wytrzymałości strukturalnej w wysokiej temperaturze, niskiej szybkości pełzania w wysokiej temperaturze, niskiej rozszerzalności cieplnej, dużej odporności na erozję chemiczną i dobrą odporność na szok termiczny.

Produkcja materiałów mulitowych może na ogół odbywać się z bezpośrednio syntetyzowanego kaolinitu, minerałów z grupy sylimanitów, wodorotlenku glinu lub tlenku glinu i dwutlenku krzemu. Materiał ilasty reaguje z minerałami z grupy tlenku glinu lub sylimanitu i tlenkiem glinu przemysłowego w warunkach ogrzewania F, tworząc mulit pierwotny i wtórny, a mulit pierwotny tworzy się w zakresie 1000 ~ 1200 stopni, a krystalizacja zwiększa się poprzez dalsze zwiększanie temperatury. Tworzenie się mulitu wtórnego zwykle kończy się w temperaturze 1650 stopni. W celu wytworzenia gęstych produktów mulitowych powszechnie stosuje się dwuetapowy proces spiekania. Mulit występuje w dwóch postaciach krystalicznych: iglastej i pryzmatycznej. Mulit iglasty wzmacnia fazę szklaną i fazę składu chemicznego materiału, a ogniotrwałość mulitu iglastego jest wyższa niż mulitu pryzmatycznego. Kaolinit szybko podgrzewa się do temperatury ponad 1400 stopni C, tworząc mulit iglasty. W przeciwnym razie powolne ogrzewanie do niższej temperatury tworzy pryzmatyczny mulit. Istnieją również doniesienia o mulicie rurowym i kulistym. Zakłada się, że ten pierwszy wynika z niedopasowania wielkości czworościennej krzemionki i tlenku glinu, skutkującego naprężeniami spowodowanymi rurowym kształtem, drugi nazywany jest mulitem azotowym. Charakterystyka anizotropii rozszerzalności cieplnej mulitu sprawia, że ​​ma on dobrą stabilność termiczną. Gdy jako części podajnika zastosowano zaawansowany materiał mulitowy, można go bezpośrednio wymienić na działający podajnik bez wstępnego podgrzewania.

Popularne Tagi: wprowadzenie do mulitu, Chiny Wprowadzenie do producentów i dostawców mulitu, Produkty ogniotrwałe, oporne na piece wypalane gazem, importer ogniotrwały, oporne na piekarniki, oporne na przemysł metalowy niezatyszy, Ogniot temperatury
